Tässä on kuvattu painonapit, joita valmistin valaistuksen ohjausta varten. Itse valojen kytkentä hoidetaan sysäysreleillä.
Kuvat
|

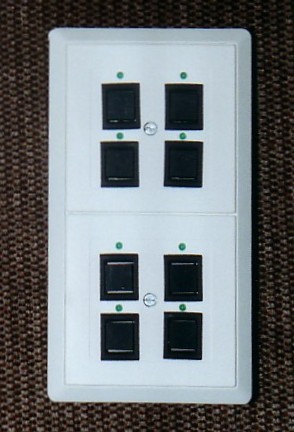

Napit edestä. Tässä kaksi kojetta on asennettuna samaan kehykseen. |
|

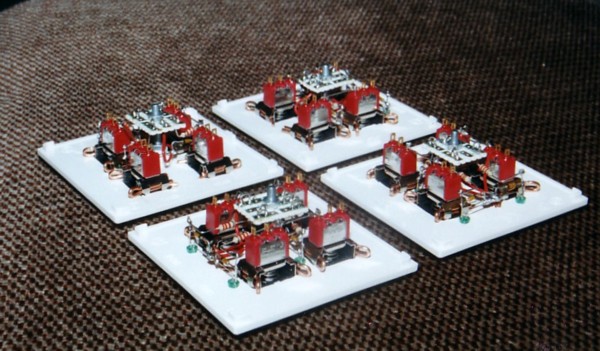

Kojeiden sisäpuoli. Napit on kiinnitetty kuparijohtimen paloilla, kun reiät tulivat turhan väljiksi. Piirilevyn palaan kytketään LED:ien johdot. Kytkimien johdot kytketään suoraan kytkimiin. |
|

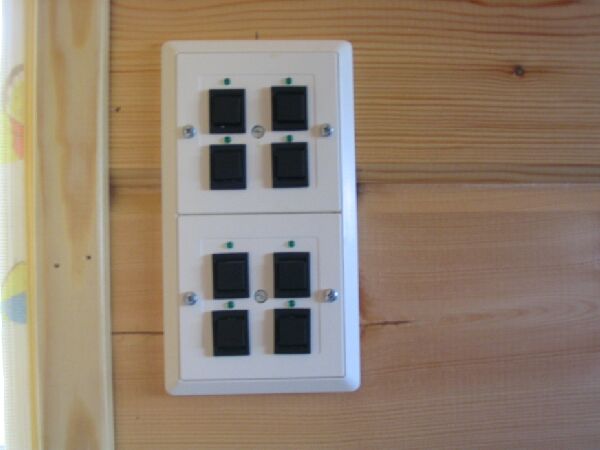

Kaksi kojetta uppoasennettuna. |
|

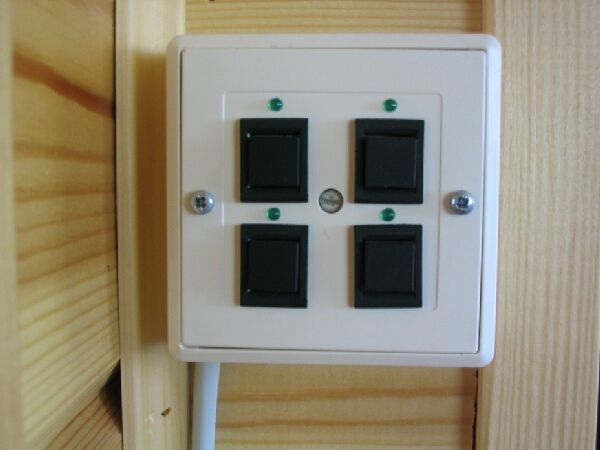

Koje pinta-asennuskotelossa. |
|

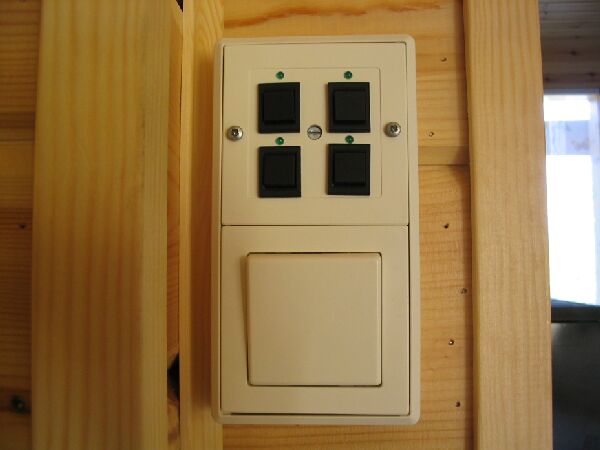

Koje normaalin kytkimen kanssa samassa pinta-asennuskotelossa. |
|
Sysäysreleet sähkökeskuksessa. |
|
Koje normaalin kytkimen kanssa uppoasennettuna. |
Osaluettelo
| määrä | osa | hinta / ostopaikka | muuta |
| 4 kpl | painonappi C&K 8121 | noin 20 mk / Radioduo | näitä oli myös valmiiksi LED:illä varustettuna, hinta vaan oli hirveä |
| 4 kpl | vihreä 3 mm LED | ||
| 4 kpl | 2,2 kohm vastus | ||
| 4 kpl | diodi 1N4448 | ||
| 1 kpl | Strömfors uusi vakio -sarjan umpilevy | ||
| 1 kpl | 3 mm pultti | ||
| 3 kpl | 3 mm muttereita |
Kytkentä
LED:ien rinnalle on kytketty diodi vastakkaiseen suuntaan, jotta kytkentä sopii vaihtovirralle. 2,2 kohm vastus toimii LED:in etuvastuksena. Kytkimet ja LED:it on kytketty siten että niillä on yksi yhteinen johdin, jolloin koko koje vaatii 9-napaisen liitännän. Itse käytin 4-parista suojattua puhelin- ja verkkokaapelia. Suojajohto toimi yhteisenä johtona ja yksi pari oli aina kytkin / LED -yhdistelmää varten, yksivärinen kytkimelle ja raidallinen LED:ille.
Loppukommentti
Kytkimet tuli tehdyä, ne toimivat ja ovat suunnitellussa käytössä. Sisäpuoli tosin näyttää hirveältä, eli kunnon piirilevy olisi tarpeen, ehkä seuraavassa erässä.
